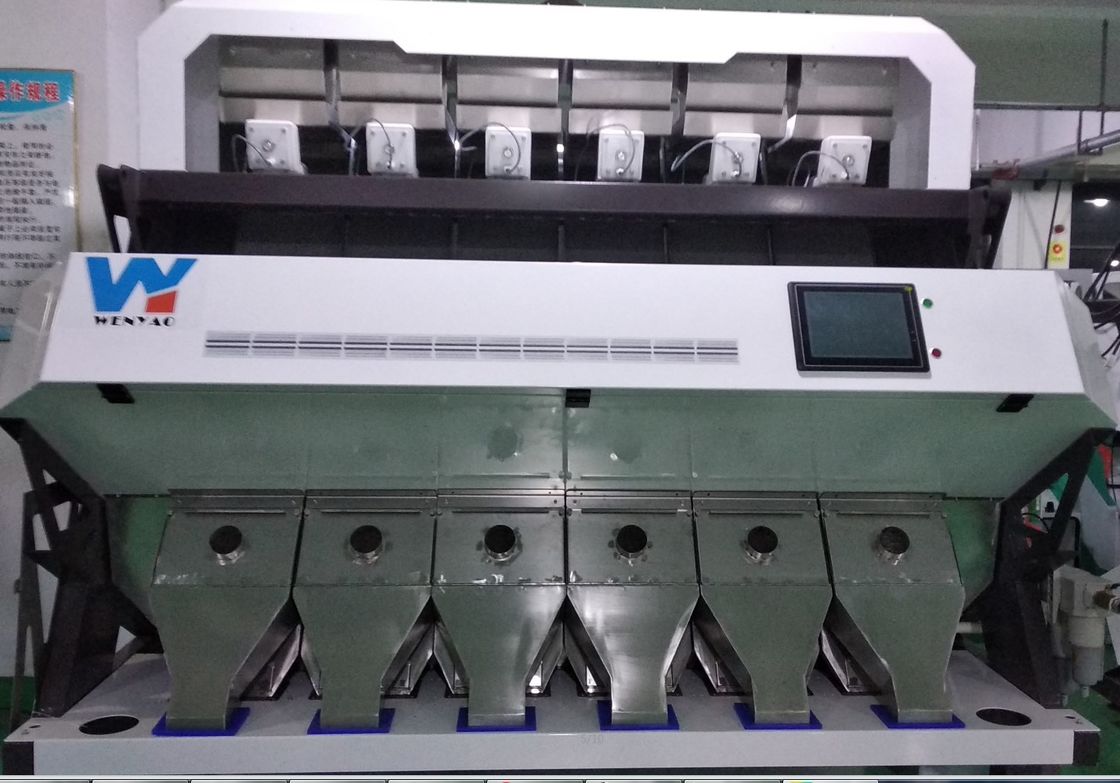

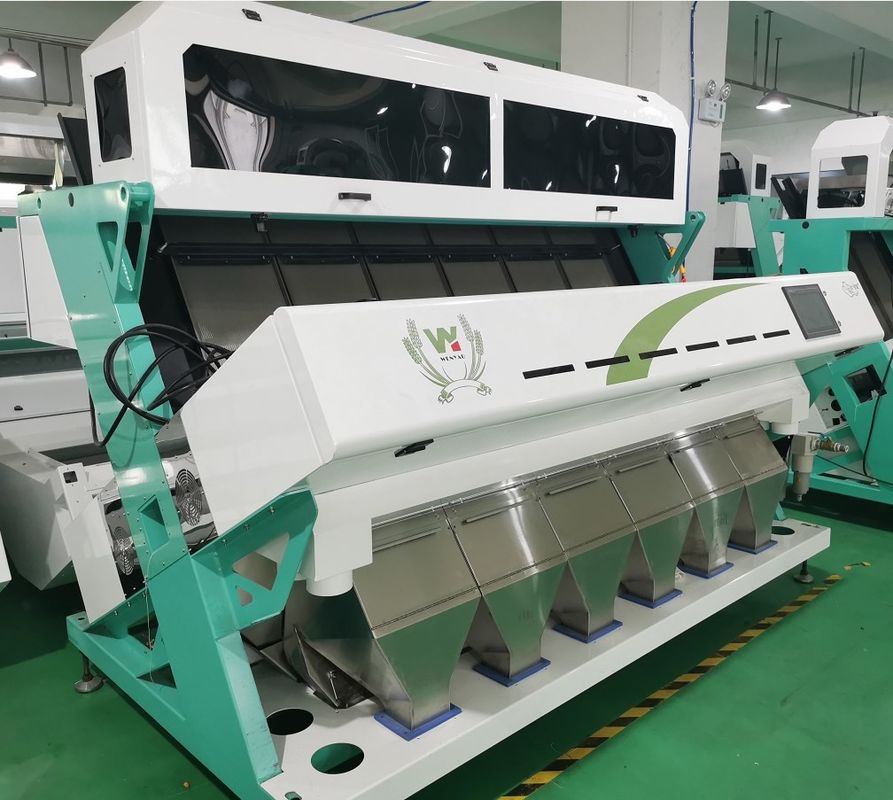

Машина арахиса выталкивателя металла, сортировщица цвета арахиса камеры CCD

Машина сортировщицы цвета арахиса с машиной арахиса камеры цвета CCD сортируя

Принципы деятельности

Главные компоненты сортировщицы цвета загрузочная воронка, вибрируя фидер, парашют, источник света, плита предпосылки, объектив CCD, хоппер выхода, сопло, компрессор воздуха, танк воздуха, и фильтр.

Питаясь система

Оно состоит из питаясь хоппера, вибрируя фидера, и парашюта. Сырье входит в вибрируя фидер от питаясь хоппера, тогда автоматически быть аранжированным в серию линии непрерывно протекающего тока вибрацией и направляя механизмом, и падения к зоне обнаружения на неизменяемой скорости после быть ускоренным ход парашютом. обеспечить что материал присутствует ясно в сортируя шкафе. Питаясь система также контролирует емкость машины цвета сортируя в дополнение к функции обеспечивать сырье. T через регулировку количества вибрации плиты регулирования потока загрузочной воронки и хоппера вибрации, контроль выхода сортировщицы цвета во время блока можно осуществить.

Электронно-оптическая система

Электронно-оптическая система часть ядра машины цвета сортируя, которая главным образом составлена источника света СИД, плиты предпосылки, объектива CCD, и связанных вспомогательных приборов. Источник света предусматривает стабилизированное равномерное освещение будучи испытыванным материала и плиты предпосылки. Объектив CCD преобразовывает отраженный свет материала, который нужно измерить в электрический сигнал в зоне обнаружения. Плита предпосылки подает сигнал ссылки для электронной системы управления.

Сортировать систему

Сортируя система состоит из аксессуаров как сортировать шкаф, сопла, подачу воздуха. Сопло экспириментально было доказано что дистанционирование сопла и число сопл один из ключевых факторов влияя на точность сортировщицы цвета.

Очищая система

Очищая система состоит из цилиндров, стеклянных очищая щеток, и других компонентов. Потому что некоторые детали приходят с пылью и другими примесями которая могут придерживаться стекла во время цвета сортируя процесс. Как только пыль и примеси прикреплены в стекло окна, электронно-оптическая система может причинить проблемы цеп-цепи как ложное обнаружение, которое повлияет на цвет сортируя коэффициент точности и избытка.

Операционная система

Экран касания больш-экрана широкоформатный использован для того чтобы заранее поставить множественный цвет сортируя режимы для клиентов. И установите дружелюбное взаимодействие человека и машны, согласно специфическим условиям материалов удобных и быстрых для того чтобы достигнуть регулировки.

Принцип работы сортировщицы цвета:

Цифровая фотокамера CCD сортировщицы цвета CCD принципа деятельности к материалу принятый прием сигнала. Проанализируйте собранные сигналы, регулируя, сравнение, для того чтобы исключить за значением материала.
Процесс выбора цвета как показано:

Сортировщица на работе, загрузочная воронка цвета в материале под действием вибромашины однородное распределение в каждом парашюте, сигнале CCD местонахождения материала в испытывать, если найдены, что неправомочный материал или примеси в материале, выталкиватель запуска дует неполноценные товары в хоппере. (Выше только для работая процесса диаграммы, фактический материал преобладает.)

Примеры сортировать цвета:
